Pomiar pojemności ogniw Li-Ion + prawie darmowe ogniwa!

Bardzo popularne wśród elektroników amatorów stają się ogniwa litowo-jonowe w obudowie 18650 (18 mm średnica i 650 mm wysokość). Można spotkać je w powerbankach, akumulatorach wkrętarek czy bateriach laptopowych. Właśnie tym ostatnim powinniśmy się zainteresować jeśli chcemy w przystępnej cenie pozyskać zasilanie do naszych projektów.

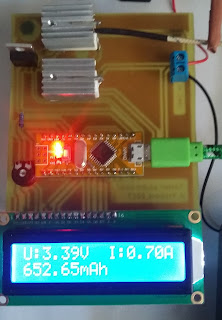

Rys.1  Urządzenie podczas pomiaru



Jak pozyskać ogniwa ?

Ostatnio na lokalej grupie sprzedażowej w moim mieście napisałem że przyjmę niepotrzebne baterie do laptopa w zamian za piwo/czekoladę.
Po 2 godzinach musiałem usunąć post tak dużo ludzi odzywało się do mnie w tej sprawie. Najbardziej ucieszyła mnie wiadomość od pewnego Pana który oznajmił że ma 15kg baterii laptopowych i odda mi je za 10zł. Teraz pokój zawalony mam bateriami z których wyciągam i segreguję ogniwa. Sprawa jest prosta, należy podważyć plastikową obudowę baterii tak aby strzelił zatrzask. Wyjąć wszystkie ogniwa i przeciąć przewody łączące je z płytką sterującą. Później ogniwa rozdzielamy wycinając blaszki którymi są połączone. Pozyskując ogniwa określiłem sobie założenia :
-ogniwa poniżej 2,2 V oddaję do utylizacji
-ogniwa od 2,5 V ładuję i sprawdzam ich pojemność
-po sprawdzeniu pojemności ogniwa poniżej 1000 mAh oddaję do utylizacji

Jak na razie uzyskałem 60 ogniw powyżej 2,5 V które po kolei ładuję i sprawdzam pojemność.


Rys.2 Połowa która została do rozebrania



Jak sprawdzać pojemność ogniw ?


Rys. 3 Oddzielone ogniwa min. 2,5 V

I tu dochodzimy do sedna tego wpisu. W poprzednich moich wypocinach na blogu opisywałem urządzenia zasilane głównie z ogniw li-ion. Lecz nie wiedziałem jaką mają pojemność, mogłem oczywiście mniej więcej określić ją znając pobór prądu i czas działania na baterii ale byłoby to niedokładne. Z pomocą przychodzi miernik pojemności. Oczywiście mógłbym kupić nowy ale...

Założenia:
-niska cena
-dokładność pomiaru (+-100 mAh)
-trwałość (mam do sprawdzenia dużooo ogniw)

Czego użyłem do zbudowania:
-arduino nano
-wyświetlacz 2x16
-rezystory 5 W (1 ohm i 3,9 ohm)
-tranzystor MOS-FET IRFZ44N
-złącza śrubowe, koszyk na ogniwo, rezystor 10 kohm i potencjometr do kontrastu

Rys. 4 Widok z góry



Jak działa urządzenie:
-bada spadek napięcia na pierwszym rezystorze (1 ohm) i znając jego rezystancję jest w stanie określić prąd w oczku
-jeśli napięcie spadnie poniżej 2,7 V to kończy pomiar, tranzystor rozłącza obwód pomiarowy i na wyświetlaczu pojawia się informacja o zakończeniu oraz końcowa pojemność.



Schemat urządzenia

Rezystory 5 W obciążone są szczytowo 3,6W, lecz grzeją się mocno(szczególnie pierwszy przez mniejszą rezystancję) Dlatego zastosowałem radiatory tranzystorowe które utrzymują maksymalną temperaturę 80 stopni Celsjusza.

Rys. 5 Urządzenie podczas trwania pomiaru


Jakiej używam ładowarki do ogniw Li-Ion 18650 ?


Takiej, posiada też zabezpieczenie przeciw rozładowaniu poniżej 2,5 V.
Rys. 6 Najlepsza ładowarka do Li-ion (niecałe 2$ za 5 sztuk)


Czy warto odzyskiwać ogniwa rozładowane do zera ?
Nie, nie warto. Sprawdziłem to aby mieć pewność. Ogniwo rozładowane do 0 V podłączyłem do ładowarki i naładowałem do 4,2 V. Mocno się jednak grzało podczas ładowania. Wynik pomiaru pojemności 511 mAh utwierdził mnie, że nie warto.

Czy warto zajmować się chińskimi ogniwami ?
Nie, nie warto. Ogniwo które miałem z chińskiego powerbanku, wg skośnookiego miało ono 2600mAh. Wynik pomiaru 144 mAh! Ogniwa warte polecenia to Sanyo, Sony, Samsung, LG.

Rys. 7 Rozbieżność pojemności ogniw z demontażu


Czy ten mój miernik nie przekłamuje ?
Posiadam praktycznie nowe ogniwo Samsunga 2600mAh które pracuje w lokalizatorze opisywanym na blogu. Naładowałem je do 4,2 V i wynik pomiaru 2466 mAh jest wg mnie realny gdyż ogniwo nowe też nie ma równo 2600 mAh a przez użytkowanie jestem w stanie uwierzyć że utraciło delikatnie pojemność.
Dla potwierdzenia poprawności pomiaru naładowałem jedno ogniwo z odzysku, zmierzyłem pojemność i powtórzyłem ładowanie i pomiar jeszcze 2 razy. Wynik ? 1366,1317 i 1349 mAh. Mnie to zadowala.

Rys. 8 Pomiar prawie nowego ogniwa

Rys. 9 Pomiar ogniwa pozyskanego z baterii laptopowej




Ile kosztowało mnie to urządzenie ?
-arduino 17zł na alledrogo
-tranzystor 1,5zł
-rezystory 1zł
-koszyk 2zł
-wyświetlacz 10zł
-złącze śrubowe, potencjometr i laminat miałem :)

Całość delikatnie powyżej 30zł. Wg. mnie warto.

Przebadałem nim już około 20 ogniw i nie było żadnych problemów.
Poniżej wrzucam kod programu do Arduino.

#define mosfet 13
#define highPin A1
#define lowPin A0
 #include <LiquidCrystal.h>
LiquidCrystal lcd(2, 3, 4, 5, 6, 7);

boolean koniec = false;
int interwal = 5000;  //Interval (ms) between measurements

float mAh = 0.0;
float rezystancja = 1.0;  // In Ohms - Shunt resistor resistance
float napRef = 4.58; // Reference voltage (probe your 5V pin)
float prad = 0.0;
float battVolt = 0.0;
float shuntVolt = 0.0;
float battLow = 2.7;

unsigned long previousMillis = 0;
unsigned long millisPassed = 0;

void setup() {

  pinMode(mosfet, OUTPUT);
  digitalWrite(mosfet, LOW);
  lcd.begin(16,2);
  lcd.home();
  lcd.print("Test ogniwa");
  lcd.setCursor(0,1);
  lcd.print("Prosze czekac");
  delay(2000);
  lcd.clear();
}

void loop() {

  battVolt = analogRead(highPin) * napRef / 1024.0;
  shuntVolt = analogRead(lowPin) * napRef / 1024.0;

  if(battVolt >= battLow && koniec == false)
  {
      digitalWrite(mosfet, HIGH);
      millisPassed = millis() - previousMillis;
      prad = (battVolt - shuntVolt) / rezystancja;
      mAh = mAh + (prad * 1000.0) * (millisPassed / 3600000.0);
      previousMillis = millis();
      lcd.clear();
      lcd.home();
      lcd.print("U:");
      lcd.print(battVolt);
      lcd.print("V");
      lcd.setCursor(9,0);
      lcd.print("I:");
      lcd.print(prad);
      lcd.print("A");
      lcd.setCursor(0,1);
      lcd.print(mAh);
      lcd.print("mAh");
      delay(interwal);
  }
  if(battVolt < battLow)
  {
      digitalWrite(mosfet, LOW);
      koniec = true;
      lcd.clear();
      lcd.home();
      lcd.print("Koniec");
      lcd.setCursor(0,1);
      lcd.print(mAh);
      lcd.print("mAh ");
      delay(interwal * 2);
  }
}

Projekt pcb można pobrać stąd
https://drive.google.com/file/d/0B0smkZD6bk_1MWpRZ01ObmtpRXc/view?usp=sharing


Projekt bazuje na realizacji p.Adama Welch'a
https://adamwelch.co.uk/
